SPINNER stattet Omniturm in Frankfurt am Main mit passiver DAS-Technologie aus

Zur Sicherstellung der Mobilfunkversorgung im 185 Meter hohen Omniturm, einem Büro- und Wohngebäude in der Innenstadt von Frankfurt am Main, haben sich die Bauherren entschlossen, auf ein passives DAS-System mit Produkten von SPINNER zu setzen.

Passives DAS in großen Gebäuden mit SPINNER-Produkten

Die Anforderungen an den Mobilfunkempfang in Gebäuden werden immer größer. Käufer und Mieter von Immobilien erwarten heute, dass in allen Bereichen eines Gebäudes Mobilfunk einwandfrei funktioniert.

SPINNER liefert mit seinen kostenoptimierten und wartungsfreien passiven Komponenten alles, was für eine zukunftsorientierte Mobilfunk-In-Building-Anlage benötigt wird. Es entsteht kein weiterer Stromverbrauch für den Mobilfunkempfang, die Komponenten können zu 100% recycelt werden, damit eignet sich das passive System auch für „Green Building“.

Omniturm Frankfurt am Main

Das Projekt Omniturm

Die Herausforderung für SPINNER lag darin, das Hochhaus „Omniturm“ über alle 46 Stockwerke und mit einer Brutto-Gesamtfläche von mehr als 60.000 qm sicher mit Mobilfunk (GSM/UMTS/LTE/5G) in MiMo-Technologie zu versorgen. Die Anbindung der Inhouse-Antennen erfolgte über zwei Technikräume. Dabei wurde für jeden Betreiber und Technikraum jeweils eine Basisstation mit je 3 Sektoren pro Band über ein SPINNER MNCS®-System verbunden.

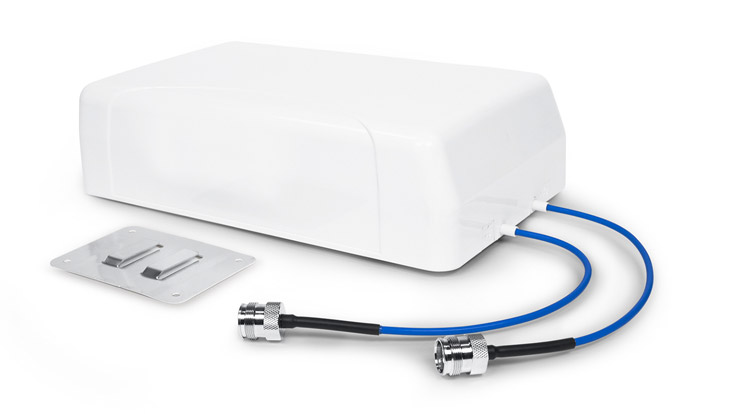

SPINNER In-Building Antenne MIMO 2-Tor X-Pol, 694-4000 MHz, 7,5 dBi, 75°, 4.3-10 Buchse

Insgesamt wurden 270 SPINNER Panel MiMo-Antennen verbaut. Die Montage erfolgte am Kern des Gebäudes hinter Verschalungen, da diese nicht sichtbar sein dürfen. Durch die optimale Positionierung der Antennen konnte eine Ausleuchtung von 95% der Fläche erreicht werden.

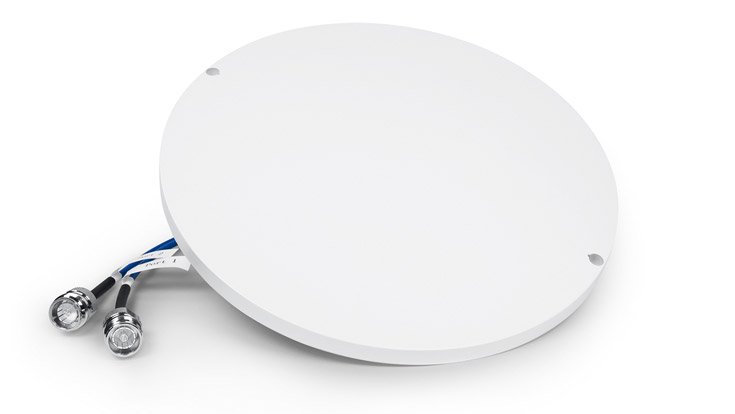

SPINNER In-Building Antenne MIMO 2-Tor, HH-Pol, 694-4000 MHz, 6 dBi, 360°, 4.3-10 Buchse

Zusätzlich wurden 80 SPINNER MiMo Omni Antennen in den Tiefgaragen und besonderen VIP-Bereichen montiert. Auch Aufzüge wurden mittels Antennen an den Ober- und Unterseiten des Aufzugschachtes mit Antennen ausgestattet. Damit wird selbst bei der Einfahrt ins Gebäude bis hin zum Arbeitsplatz eine stabile und schnelle Signalübertragung sichergestellt.

SPINNER Combiner und passive Komponenten für das DAS-System

SPINNER lieferte sowohl alle Combiner als auch alle passiven Komponenten für das DAS-System, also die Kabel, Stecker und Jumper, sowie alle Tapper und Splitter. Darüber hinaus führte SPINNER die PIM- und VSWR-Messungen zur Übergabe der In-Building-Anlage an die Netzbetreiber durch. Der Kunde hat somit nur einen Ansprechpartner für alle erforderlichen passiven Komponenten. Die Just-in-Time-Lieferungen konnten so schnell und unkompliziert abgestimmt werden.

Hier finden Sie weitere Information zu unseren In-Building Mobilfunklösungen.

Bei Fragen zum Thema In-Building helfen wir Ihnen gerne unter Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!.
