Leicht und kompakt: die neuen SPINNER 3‑in‑1 OSL‑Kalibrierkits für 5G NR

Wenn Sie klettern müssen, sollten Sie nicht zu viel Gewicht dabei haben

Mobilfunkinstallateure aufgepasst: Ab Juli sind die neuen SPINNER 3-in-1 OSL-Kompaktkalibrierkits für die koaxialen Steckverbinderserien NEX10® und 4.3-10 verfügbar. Damit können Sie beim Klettern am Mobilfunkmast Gewicht beim Messequipment einsparen und trotzdem eine vollständige OSL (Open, Short, Load) 1-Kanal-Kalibrierung des Netzwerkanalysators durchführen.

SPINNER kompaktes Kalibierkit 3-in-1

Außerdem werden unsere SPINNER Kompaktkalibrierkits mit universellen Kalibrierdaten ausgeliefert. Die Vorteile beim Einsatz auf der Mobilfunkstation liegen auf der Hand:

• Universeller Einsatz in einer (komplexen) Messgeräteflotte, da die Kits aufgrund der generischen Kalibrierdaten ohne weiteres austauschbar sind.
• Es gibt keine 1:1-Beziehung zwischen dem Messgerät und dem verwendeten Kompakt-Kalibrierkit zu beachten.
• Die Kalibrierdaten müssen nach einer Rekalibrierung oder einem Austausch nicht erneut eingegeben werden.

Wie bei unseren bewährten 4-in-1 OSLT-Kompaktkalibrierkits können auch die neuen 3-in-1 OSL-Kompaktkalibrierkits durch die im formschönen eloxierten Aluminiumgehäuse integrierte Öse an einem Sicherungsseil befestigt und somit gegen Herabfallen aus großen Höhen gesichert werden.

Kompaktes Kalibrierkit mit Sicherungsseil befestigt an der integrierten Öse

Frequenzbereich bis 7.5 GHz

Die vier neuen SPINNER 3-in-1 OSL-Kompaktkits 4.3-10 male und female sowie NEX10® male und female unterstützen den Frequenzbereich bis 7.5 GHz und orientieren sich damit an den Vorgaben des vom 3GPP Konsortium neu definierten Frequenzbereichs FR1 für das 5G NR.

Vergessene Gerätedokumente auf der Montage gehören der Vergangenheit an!

Auch SPINNER möchte seinen Beitrag zur Ressourcenschonung leisten. Die neuen OSL-Kalibrierkits werden ohne Papierdokumente ausgeliefert. Alle vier Kalibrierkits enthalten einen gelaserten, abriebfesten QR-Code, der beim Abscannen mit dem Smartphone das entsprechende Datenblatt auf unserem Produktfinder öffnet.

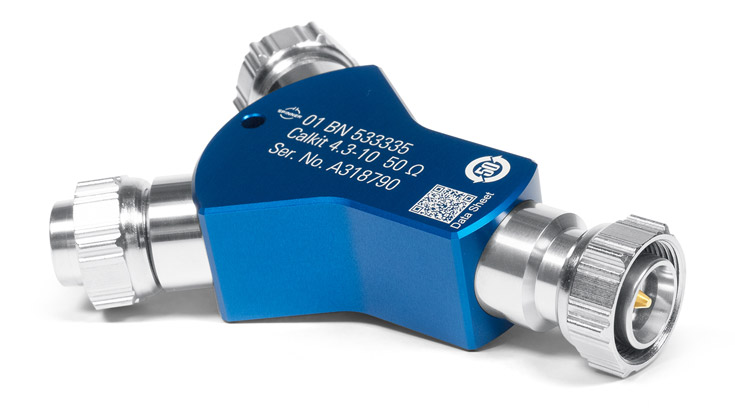

 SPINNER kompaktes Kalibierkit 3-in-1 - Rückseite mit QR-Code zum Datenblatt

4.3-10

Zukünftige Mobilfunknetze erfordern die Realisierung einer HF-Signalübertragung auf immer engerem Raum mit geringen Verlusten und geringster Störanfälligkeit durch passive Intermodulation. Diese Marktanforderung hat in den letzten Jahren zur Entwicklung der koaxialen Steckverbinderserie 4.3-10 geführt, die bis 12 GHz spezifiziert ist.

NEX10^®

NEX10® bietet eine sehr niedrige PIM-Leistung in Verbindung mit den Vorteilen einer geringen Größe dank eines kompakten Designs. Die Trennung des elektrischen Kontakts vom mechanischen Verbindungsmechanismus ist ein weiteres herausragendes Merkmal von NEX10®. Ein niedriges PIM-Level der SPINNER Produkte bei gleichzeitig hoher RL-Leistung unabhängig vom Steckverbindermechanismus oder dem angewandten Drehmoment sind das Ergebnis.

Artikelübersicht

4.3-10
BN 533335 3-in-1 OSL-Kompakt-Kalibrierkit 4.3-10 Stecker
BN 533336 3-in-1 OSL-Kompakt-Kalibrierkit 4.3-10 Kuppler

NEX10
BN 355113 3-in-1 OSL-Kompakt-Kalibrierkit NEX10® Stecker
BN 355114 3-in-1 OSL-Kompakt-Kalibrierkit NEX10® Kuppler
