Rundfunk - Komponenten und Systeme für DTV und DAB-Infrastruktur

Netzbetreiber, Installationsfirmen und Senderhersteller aus aller Welt vertrauen bei der Realisierung ihrer anspruchsvollen Vorhaben für effiziente und robuste Broadcast-Netze auf intelligente Hochfrequenztechnik-Lösungen aus dem Hause SPINNER.

Unabhängig davon ob Sie nur eine vage Vorstellung von Ihren Wünschen, ein konkretes Anforderungsprofil oder ein detailliertes Blockschaltbild zur Verfügung haben: Mit über 50 Jahren Erfahrung in der Entwicklung und Implementierung komplexer Anlagen für den Betrieb zwischen Sender und Antenne sind Sie bei uns in besten Händen.

Typische Einsatzgebiete unserer Anlagen sind:

• Verteilung bzw. Zusammenführung von Signalen eines oder mehrerer Sender auf eine oder mehrere Antennen
• Umsetzung von Strategien, um die Ausfallsicherheit des Netzwerkes zu erhöhen oder Ausfallzeiten zu minimieren
• Gewährleistung flexibler Betriebszustände für sich ändernde Anforderungen oder z. B. für einen Test- oder Notbetrieb

Antenna Monitoring System - AMS

Das SPINNER Antenna Monitoring System - AMS erkennt Fehler und Schwachstellen in Ihrer Rundfunk-Infrastruktur und warnt Sie vor möglichen Problemen, bevor ein Schaden eintritt. Es sorgt dafür, dass Ihr System auf Sendung bleibt.

Es ist ein genial einfaches Design mit einfacher und schneller Installation. Alle Komponenten sind innen an einem einzigen Ort untergebracht, ohne größere Änderungen am bestehenden System.

Der AMS-Dedektor kann direkt in den SPINNER Bügelstecker des Umschaltfeldes oder in ein Stück der Rohrleitung integriert werden.

Mehr erfahren

5G Broadcast

In mobilen Netzwerken wie LTE/4G werden zunehmend mehr Datenmengen benötigt. Mit 5G Broadcast, einem überlagerten Rundfunknetz, können Mobilfunknetze spürbar entlastet werden.

5G Broadcast erhöht die Geschwindigkeit von zellularen Netzwerken erheblich und verbessert die Bandbreite, Latenz und Verfügbarkeit des Spektrums, um eine bessere und breitere Abdeckung zu ermöglichen. Davon werden mobile Geräte, Automobilanwendungen und das IoT in hohem Maße profitieren.

Mehr erfahren

Engineering

Unsere Techniker entwickeln Weichensysteme, die auf alle Kundenanforderungen zugeschnitten sind. Dies schließt auch die zusätzlich erforderlichen  Komponenten zwischen Sender und Antenne mit ein, wie beispielsweise Testabsorber, Bypass- oder Halbantennenumschaltfelder und automatische Schaltungen. SPINNER liefert die vormontierten Systeme einschließlich aller Verbindungsleitungen, um die Installationszeit des Kunden zu minimieren.

Senderweichen

SPINNER ist einer der weltweit führenden Hersteller von Weichensystemen. SPINNER baut Senderweichen mit 100 W bis 23 kW pro Sender mit einer gemeinsamen Leistung von 80 kW für jeden Ausgang. Die Leistung kann durch parallele Weichenketten mit zwei oder mehr Ausgängen verdoppelt werden.

Filter

Für das digitale Fernsehen werden Maskenfilter benötigt, um die Nebenkanalaussendungen entsprechend den verschiedenen Maskenspezifikationen (ATSC, DAB, DTT und ISDB-T) zu begrenzen. SPINNER baut Filter von 100 W bis zu 16 kW und arbeitet mit allen großen Senderherstellern zusammen.

Hochfrequenz-Schalter

SPINNER bietet Schalter mit hervorragender Leistung. Die verschiedenen Antriebskonzepte (Hubmagnet, Impulsmagnet, Motorantrieb) und präzise Fertigung erlauben den HF-Schaltern von SPINNER eine sehr schnelle Umschaltung mit Zeiten von 25 ms bis zu ca. einer Sekunde. Damit sind sie die schnellsten und kompaktesten HF-Schalter, die auf dem Markt erhältlich sind.

Zusätzlich liefert SPINNER für Größen von 1 5/8” EIA bis zu 4 1/2” EIA eine steckbare Version, die an Umschaltfeldern installiert werden können, an denen ein alternativer Betrieb mit U-Verbindern möglich ist.

Abschlusswiderstände

SPINNER hat ein umfassendes Angebot an Absorbern von 2 W bis zu 30 kW. Auf Anfrage stellen wir auch Abschlusswiderstände mit größeren Leistungen her.

Für eine hohe Leistungsaufnahme und -ableitung werden unsere Absorber bei 5 kW luftgekühlt und bei 10 kW und mehr flüssig gekühlt. Die Absorber mit Flüssigkühlung sind sog. Smart Loads mit automatischer Umschaltung des Flüssigkeitskreislaufs. Das ermöglicht einen effizienten Einsatz, auch für den Fall, dass sie nicht mit voller Leistung verwendet werden.

Rohrleitungen und Feeder-Steckverbinder

SPINNER stellt Rohrleitungen für die Verbindung aller Elemente innerhalb der Fernsehstationen sowie Anschlüsse her, die mit den Kabeln aller führenden Hersteller kompatibel sind.

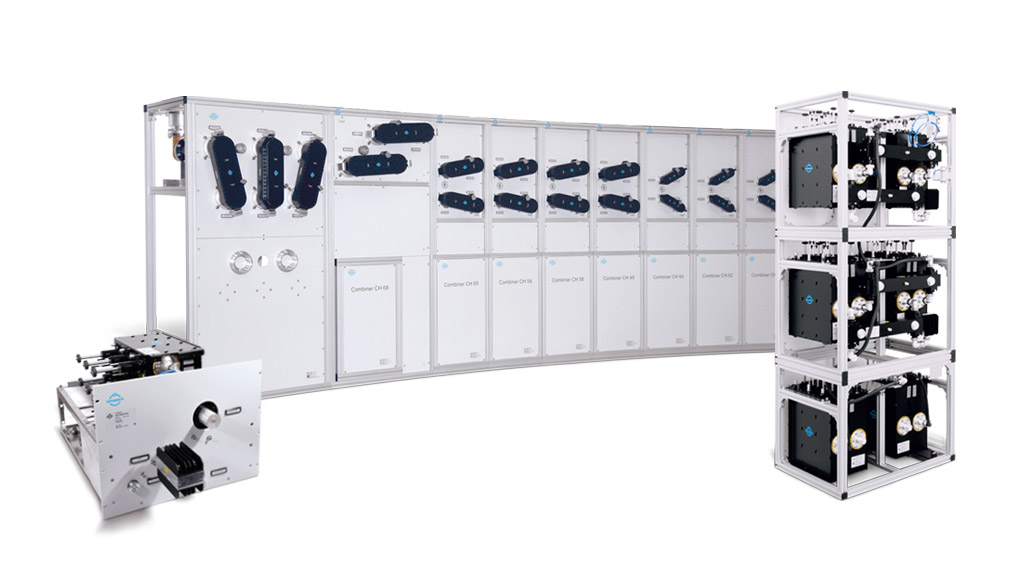

Power Combining

Für die Konfigurationen mit doppeltem Sender hat SPINNER eine breite Auswahl an Lösungen: manuelle Umschaltfelder mit 3-dB-Steckern, parallele Umschalteinheiten mit Kugel- oder Steckschaltern und schalterlose Weichen.

Umschaltfelder

Die Umschaltfelder von SPINNER sind die zuverlässigsten auf dem Markt. Sie besitzen Microstrip-Kontakte, um auch nach häufigem Einsatz noch eine perfekte Verbindung zu garantieren. Die Umschaltfelder sind einfach zu verwenden und benötigen zur Reparatur kein spezielles Werkzeug.

After Sales Service

Neben der technischen Betreuung im Werk stehen die erfahrenen SPINNER Techniker unseren Kunden fast überall auf der Welt zur Seite. Wir haben bereits Kunden in weit entlegenen und schwer zugänglichen Gebieten geholfen, Weichen in Sendestationen neu abzustimmen.

Kataloge und Broschüren als PDF Downloads

•
  5G Broadcast Katalog (10 MB, 36 Seiten)
•
  SPINNER Antenna Monitoring System (AMS) (4 MB, 18 Seiten)
•
  Broadcast Katalog (32 MB, 236 Seiten)
•
  5G Broadcast (2 MB, 8 Seiten)
•
  FM Solutions (2,5 MB, 12 Seiten)
