Einkanalige faseroptische Drehdurchführungen

Optische Einkanal-Drehkupplungen – SPINNER FORJ 1.14

Die FORJ 1.14 (engl.: "fiber optic rotary joint"), eine Variante der Einkanal-Lichtwellenleiter-Drehübertrager von SPINNER, bietet mit nur 14 mm Durchmesser maximale Leistung auf kleinstem Raum. Sie ist in zwei verschiedenen Versionen erhältlich, die beide mit der Schutzart IP54 klassifiziert sind.

Standardversion 1.14

Die Standardausführung 1.14 ist quasi das „Arbeitspferd“, das sich durch seine kleine Bauform und seine robuste Bauweise auszeichnet und damit eine ausgezeichnete Wahl für eine Vielzahl von industriellen Anwendungen ist.

Für noch mehr Flexibilität kann die FORJ 1.14 in Kombination mit BiDi-Medienkonvertern eingesetzt werden, die eine einfache Integration in bestehende Ethernet-Netzwerke ermöglichen. SPINNER bezeichnet diese Kombinationen als "Rotary Data Interface" (RoDi). Die Standardversion 1.14 ist für Drehzahlen bis zu 3.000 U/min ausgelegt und kann mit den von SPINNER entwickelten FLEXIFLANGES ausgestattet werden.

Premiumversion 1.14P

Das Premium-Modell 1.14P, eine Weiterentwicklung der Standard-FORJ 1.14, erreicht bei gleichen Abmessungen und sehr geringen typischen Einfügedämpfungen von weniger als 1,0 dB Drehzahlen bis zu 20.000 U/min. Es wurde vor allem für Medizin- und Sensoranwendungen entwickelt, die hohe Drehzahlen (z. B. für die intravaskuläre optische Kohärenztomographie) und die Fähigkeit zur Übertragung von Low-Level-Signalen erfordern.

Optische Einkanal-Drehkupplungen – SPINNER FORJ 1.14L (rechtwinklig)

Basierend auf der geraden Version FORJ 1.14 verfügt der 1.14L-Typ über einen Lichtwellenleiter-Ausgang im 90°-Winkel zur Drehachse. Zuverlässige optische Komponenten und eine hochpräzise Fertigung sorgen für außergewöhnliche Zuverlässigkeit und einer langen Lebensdauer. Diese Lösungen eignen sich ideal bei Einbausituationen mit extrem begrenzten Platzangebot, wie z. B. bei Kameras, LIDAR-Systemen sowie zivilen und militärischen optronischen Sicht- und Zielsystemen.

SPINNER ist der einzige Hersteller von Drehdurchführungen, der FORJs sowohl für einzelne als auch für mehrere Kanäle mit rechtwinkligen Ausgängen anbietet.

Optische Einkanal-Drehkupplung - SPINNER FORJ 1.17

Die SPINNER Einkanal-FORJ 1.17 eignet ideal für Anwendungen über Wasser in feuchter oder schmutziger Umgebung. Mit einem Durchmesser von 17 mm nutzt sie das optimierte optische System der 1.14 und zeigt daher hervorragende optische Werte. Aufgrund der Abstammung von der 1.17PC (welche mit einem Druckkompensationssystem ausgestattet und für die Tiefsee bis 10.000 m entwickelt wurde) besitzt die 1.17 zusätzlich besonders robuste Eigenschaften.

Das Material besteht aus einem salzwasserbeständigen, gehärteten Stahl und weist eine Dichtigkeit nach IP68 dank einer eingebauten Flächen-Rotationsdichtung auf. Sie erfüllt hohe Anforderungen im Bereich Schock- und Vibrationsbeständigkeit und ist darüber hinaus auch beständig gegen Feuchtigkeit in Verbindung mit Seewasser.

Die 1.17 FORJ eignet sich ideal, wenn sie dem Wetter ausgesetzt oder in einer Maschine mit Schmierstoffen verbaut ist. Sie wird daher häufig in der Windkraft oder im Bereich Schifffahrt und Offshore eingesetzt.

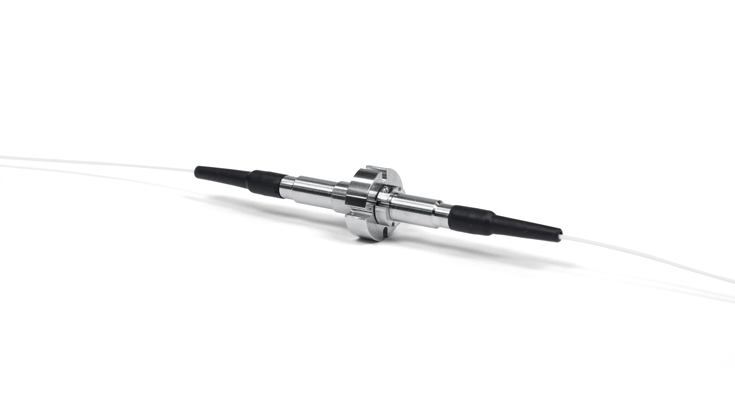

Optische Einkanal-Drehkupplung – SPINNER FORJ 1.068

Die SPINNER Einkanal-FORJ 1.068 – unsere kleinste faseroptische Drehkupplung – weist einen Durchmesser von nur 6.8 mm auf. Sie eignet sich optimal für sehr beengte Verhältnisse.

Die FORJ 1.068 nutzt das optische System der FORJ 1.14. Aufgrund ihrer Luftfüllung (ohne Öl) trumpft sie mit einer besonders langen Lebensdauer auf und degradiert nicht. Der angebaute Flansch vereinfacht dem Anwender das Handling und die Befestigung. Sie kann auch als Ersatzteil und FFF- (Form Fit Function)-Replacement in bestehende Systeme eingebaut werden.
