75 Ohm N-Präzisionsportfolio für HF-Messungen bis zu 18 und 20 GHz

Neue Kommunikationsanwendungen, die eine N 75 Ohm-Schnittstelle verwenden, arbeiten bei hohen Frequenzen bis zu 18 bzw. 20 GHz. Dies führt zur Anforderung an präzise und zuverlässige Adapter für die Anbindung zur Kalibrierung an verfügbaren 50-Ohm-Netzwerkanalysatoren.

Die 75 Ohm-Messmittel mit N-Steckverbindern sind jetzt in verschiedenen Varianten erhältlich. Sie werden mit individuellen Kalibrierkoeffizienten als Kofferkit und mit globalen Kalibrierkoeffizienten als Kompaktkit ausgeliefert. Die Messmittel weisen beste elektrische Eigenschaften auf und bieten somit höchste Genauigkeit:

• Kalibrierkits im Koffer bestehend aus den Kalibrierstandards Leerlauf (O), Kurzschluss (S), Abschlusswiderstand (L) und Durchgangsleitung (T)



• kompakte OSLT-Kalibierkits (4-in-1) als handliche Einheit mit ergonomischer Anordnung der Anschlüsse, in kleiner Bauform und geringem Gewicht


• Präzisionsadapter N 75 Ω auf N 50 Ω (DC-18 GHz) / N 75 Ω auf 3,5 mm 50 Ω (DC-20 GHz)

SPINNER hat auch den Einsatz in rauen Umgebungen in Betracht gezogen, und wird die Adapterfamilie um einen für den zuverlässigen Anschluss an einen VNA mit robusten 3,5 mm NMD-Anschlüssen entsprechend erweitern. Der Aufbau einer 75-Ohm-Messtopologie vom DUT (Messobjekt) zum Netzwerkanalysator wird somit auf der Baustelle zu einem Kinderspiel.

Kalibrierkits im Koffer (bestehend aus Kalibrierstandards Leerlauf (O), Kurzschluss (S), Abschlusswiderstand (L) und Durchgangsleitung (T))

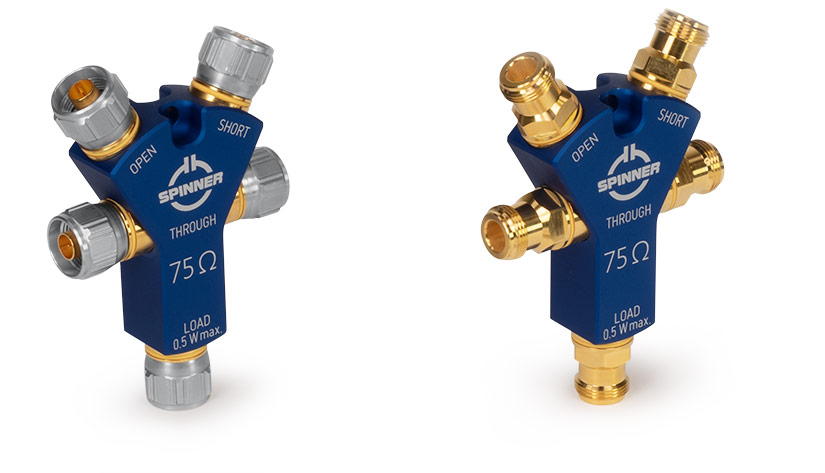

Kompakte Kalibrierkits 4-in-1 OSLT, Type N 75 Ω

Präzisions-Inter-Series-Adapter 50 to 75 Ω (rein mechanisch)

Präzisions-Inter-Series-Adapter 50 to 75 Ω (rein mechanisch) - ruggedized
